我们知道，当 Vue 模板编译完成后会生成一个 render 函数，该函数内部会通过 createElement 创建虚拟 dom 并返回。

本节将展示 vue 是如何创建虚拟 dom 的，以及如何进行虚拟 dom 的 patch

在开始之前需要先明确下 VNode 的定义：

export default class VNode {
  tag: string | void // 节点标签名
  data: VNodeData | void // 节点数据
  children: ?Array<VNode> // 节点的子节点
  text: string | void // 文本节点的值
  elm: Node | void // 真实的dom节点
  ns: string | void // 命名空间
  context: Component | void // 编译的作用域
  key: string | number | void // 节点的key值
  componentOptions: VNodeComponentOptions | void
  componentInstance: Component | void // 组件的实例
  parent: VNode | void // 父节点
  raw: boolean // contains raw HTML? (server only)
  isStatic: boolean // 是否是静态节点
  isRootInsert: boolean // 是否作为根节点插入
  isComment: boolean // 注释节点
  isCloned: boolean // 克隆节点
  isOnce: boolean // v-once指令节点
  asyncFactory: Function | void // async component factory function
  asyncMeta: Object | void
  isAsyncPlaceholder: boolean
  ssrContext: Object | void
  fnContext: Component | void // real context vm for functional nodes
  fnOptions: ?ComponentOptions // for SSR caching
  devtoolsMeta: ?Object // used to store functional render context for devtools
  fnScopeId: ?string // functional scope id support
}

VNode 对象就是虚拟 DOM 的节点对象，其内部属性很好的描述了一个 HTML 标签所包含的内容。

下面介绍下 Vue 是如何创建虚拟 DOM 的

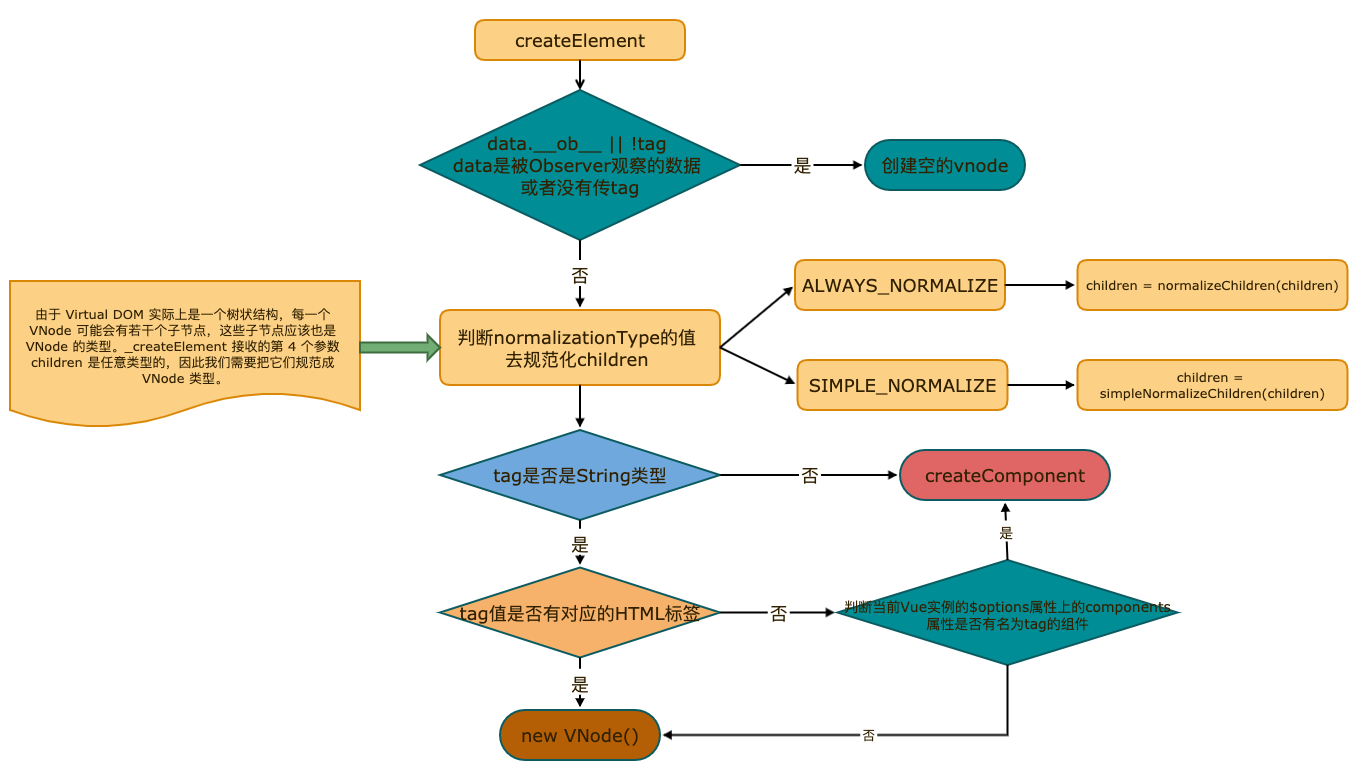

创建虚拟 DOM

const SIMPLE_NORMALIZE = 1
const ALWAYS_NORMALIZE = 2

function createElement(
  context,
  tag,
  data,
  children,
  normalizationType,
  alwaysNormalize
) {
  // 兼容不传data的情况
  if (Array.isArray(data) || isPrimitive(data)) {
    normalizationType = children
    children = data
    data = undefined
  }
  // 如果alwaysNormalize是true
  // 那么normalizationType应该设置为常量ALWAYS_NORMALIZE的值
  if (alwaysNormalize) normalizationType = ALWAYS_NORMALIZE
  // 调用_createElement创建虚拟节点
  return _createElement(context, tag, data, children, normalizationType)
}

function _createElement(context, tag, data, children, normalizationType) {
  /**
   * 如果存在data.__ob__，说明data是被Observer观察的数据
   * 不能用作虚拟节点的data
   * 需要抛出警告，并返回一个空节点
   *
   * 被监控的data不能被用作vnode渲染的数据的原因是：
   * data在vnode渲染过程中可能会被改变，这样会触发监控，导致不符合预期的操作
   */
  if (data && data.__ob__) {
    process.env.NODE_ENV !== 'production' &&
      warn(
        `Avoid using observed data object as vnode data: ${JSON.stringify(
          data
        )}\\n` + 'Always create fresh vnode data objects in each render!',
        context
      )
    return createEmptyVNode()
  }
  // 当组件的is属性被设置为一个falsy的值
  // Vue将不会知道要把这个组件渲染成什么
  // 所以渲染一个空节点
  if (!tag) {
    return createEmptyVNode()
  }
  // 作用域插槽
  if (Array.isArray(children) && typeof children[0] === 'function') {
    data = data || {}
    data.scopedSlots = { default: children[0] }
    children.length = 0
  }
  // 根据normalizationType的值，选择不同的处理方法
  if (normalizationType === ALWAYS_NORMALIZE) {
    children = normalizeChildren(children)
  } else if (normalizationType === SIMPLE_NORMALIZE) {
    children = simpleNormalizeChildren(children)
  }
  let vnode, ns
  // 如果标签名是字符串类型
  if (typeof tag === 'string') {
    let Ctor
    // 获取标签名的命名空间
    ns = config.getTagNamespace(tag)
    // 判断是否为保留标签
    if (config.isReservedTag(tag)) {
      // 如果是保留标签,就创建一个这样的vnode
      vnode = new VNode(
        config.parsePlatformTagName(tag),
        data,
        children,
        undefined,
        undefined,
        context
      )
      // 如果不是保留标签，那么我们将尝试从vm的components上查找是否有这个标签的定义
    } else if ((Ctor = resolveAsset(context.$options, 'components', tag))) {
      // 如果找到了这个标签的定义，就以此创建虚拟组件节点
      vnode = createComponent(Ctor, data, context, children, tag)
    } else {
      // 兜底方案，正常创建一个vnode
      vnode = new VNode(tag, data, children, undefined, undefined, context)
    }
    // 当tag不是字符串的时候，我们认为tag是组件的构造类
    // 所以直接创建
  } else {
    vnode = createComponent(tag, data, context, children)
  }
  // 如果有vnode
  if (vnode) {
    // 如果有namespace，就应用下namespace，然后返回vnode
    if (ns) applyNS(vnode, ns)
    return vnode
    // 否则，返回一个空节点
  } else {
    return createEmptyVNode()
  }
}

当首次渲染时，会创建 Watcher 实例

new Watcher(
  vm,
  updateComponent,
  noop,
  {
    before() {
      if (vm._isMounted && !vm._isDestroyed) {
        callHook(vm, 'beforeUpdate')
      }
    }
  },
  true /* isRenderWatcher */
)

updateComponent 首先会执行 render 方法得到 VNode ，之后执行_update方法将虚拟 Dom 渲染成真实DOM

虚拟 DOM 生成真实 DOM

渲染成真实DOM的 _update 方法定义在src/core/instance/lifecycle.js文件中

Vue.prototype._update = function (vnode: VNode, hydrating?: boolean) {
  const vm: Component = this
  const prevEl = vm.$el
  const prevVnode = vm._vnode
  const restoreActiveInstance = setActiveInstance(vm)
  vm._vnode = vnode
  // based on the rendering backend used.
  if (!prevVnode) {
    // initial render
    vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */)
  } else {
    // updates
    vm.$el = vm.__patch__(prevVnode, vnode)
  }
  restoreActiveInstance()
}

_update 的核心就是调用 vm.__patch__ 方法。其定义在src/platforms/web/runtime/patch.js

import * as nodeOps from 'web/runtime/node-ops'
import { createPatchFunction } from 'core/vdom/patch'
import baseModules from 'core/vdom/modules/index'
import platformModules from 'web/runtime/modules/index'

// the directive module should be applied last, after all
// built-in modules have been applied.
const modules = platformModules.concat(baseModules)

export const patch: Function = createPatchFunction({ nodeOps, modules })

该方法的定义是调用 createPatchFunction 方法的返回值，这里传入了一个对象，包含 nodeOps 参数和 modules 参数。其中，nodeOps 封装了一系列 DOM 操作的方法，modules 定义了一些模块的钩子函数的实现。而createPatchFunction定义在 src/core/vdom/patch.js 中：

const hooks = ['create', 'activate', 'update', 'remove', 'destroy']

export function createPatchFunction(backend) {
  let i, j
  const cbs = {}

  const { modules, nodeOps } = backend

  for (i = 0; i < hooks.length; ++i) {
    cbs[hooks[i]] = []
    for (j = 0; j < modules.length; ++j) {
      if (isDef(modules[j][hooks[i]])) {
        cbs[hooks[i]].push(modules[j][hooks[i]])
      }
    }
  }

  // ...

  return function patch(oldVnode, vnode, hydrating, removeOnly) {
    if (isUndef(vnode)) {
      if (isDef(oldVnode)) invokeDestroyHook(oldVnode)
      return
    }

    let isInitialPatch = false
    const insertedVnodeQueue = []

    if (isUndef(oldVnode)) {
      // empty mount (likely as component), create new root element
      isInitialPatch = true
      createElm(vnode, insertedVnodeQueue)
    } else {
      const isRealElement = isDef(oldVnode.nodeType)
      if (!isRealElement && sameVnode(oldVnode, vnode)) {
        // patch existing root node
        patchVnode(oldVnode, vnode, insertedVnodeQueue, removeOnly)
      } else {
        if (isRealElement) {
          // mounting to a real element
          // check if this is server-rendered content and if we can perform
          // a successful hydration.
          if (oldVnode.nodeType === 1 && oldVnode.hasAttribute(SSR_ATTR)) {
            oldVnode.removeAttribute(SSR_ATTR)
            hydrating = true
          }
          if (isTrue(hydrating)) {
            if (hydrate(oldVnode, vnode, insertedVnodeQueue)) {
              invokeInsertHook(vnode, insertedVnodeQueue, true)
              return oldVnode
            } else if (process.env.NODE_ENV !== 'production') {
              warn(
                'The client-side rendered virtual DOM tree is not matching ' +
                  'server-rendered content. This is likely caused by incorrect ' +
                  'HTML markup, for example nesting block-level elements inside ' +
                  '<p>, or missing <tbody>. Bailing hydration and performing ' +
                  'full client-side render.'
              )
            }
          }
          // either not server-rendered, or hydration failed.
          // create an empty node and replace it
          oldVnode = emptyNodeAt(oldVnode)
        }

        // replacing existing element
        const oldElm = oldVnode.elm
        const parentElm = nodeOps.parentNode(oldElm)

        // create new node
        createElm(
          vnode,
          insertedVnodeQueue,
          // extremely rare edge case: do not insert if old element is in a
          // leaving transition. Only happens when combining transition +
          // keep-alive + HOCs. (#4590)
          oldElm._leaveCb ? null : parentElm,
          nodeOps.nextSibling(oldElm)
        )

        // update parent placeholder node element, recursively
        if (isDef(vnode.parent)) {
          let ancestor = vnode.parent
          const patchable = isPatchable(vnode)
          while (ancestor) {
            for (let i = 0; i < cbs.destroy.length; ++i) {
              cbs.destroy[i](ancestor)
            }
            ancestor.elm = vnode.elm
            if (patchable) {
              for (let i = 0; i < cbs.create.length; ++i) {
                cbs.create[i](emptyNode, ancestor)
              }
              // #6513
              // invoke insert hooks that may have been merged by create hooks.
              // e.g. for directives that uses the "inserted" hook.
              const insert = ancestor.data.hook.insert
              if (insert.merged) {
                // start at index 1 to avoid re-invoking component mounted hook
                for (let i = 1; i < insert.fns.length; i++) {
                  insert.fns[i]()
                }
              }
            } else {
              registerRef(ancestor)
            }
            ancestor = ancestor.parent
          }
        }

        // destroy old node
        if (isDef(parentElm)) {
          removeVnodes(parentElm, [oldVnode], 0, 0)
        } else if (isDef(oldVnode.tag)) {
          invokeDestroyHook(oldVnode)
        }
      }
    }

    invokeInsertHook(vnode, insertedVnodeQueue, isInitialPatch)
    return vnode.elm
  }
}

createPatchFunction 最终会返回了一个 patch 方法，这个方法就赋值给了 vm._update 函数里调用的 vm.patch

patch方法接收四个参数

oldVnode: 旧的虚拟节点或旧的真实 dom 节点
vnode: 新的虚拟节点
hydrating: 是否是服务端渲染
removeOnly: 用于 <transition-group> 组件

根据源码可以知道 patch 的过程

如果vnode不存在且oldVnode存在，则说明要是销毁oldVnode
如果vnode存在但oldVnode不存在，则说明需要创建新的节点直接调用createElm
如果vnode和oldVnode同时存在
- oldVnode和vnode指向同一个对象且oldVnode不是真实的 dom 节点，则调用 patchVnode
- oldVnode和vnode不是同一个对象，如果oldVnode是真实 dom 节点且hydrating为 true，则调用hydrate函数将虚拟 dom 和真是 dom 进行映射

if (hydrate(oldVnode, vnode, insertedVnodeQueue)) {
  invokeInsertHook(vnode, insertedVnodeQueue, true)
  return oldVnode
} else if (process.env.NODE_ENV !== 'production') {
  warn(...)
}

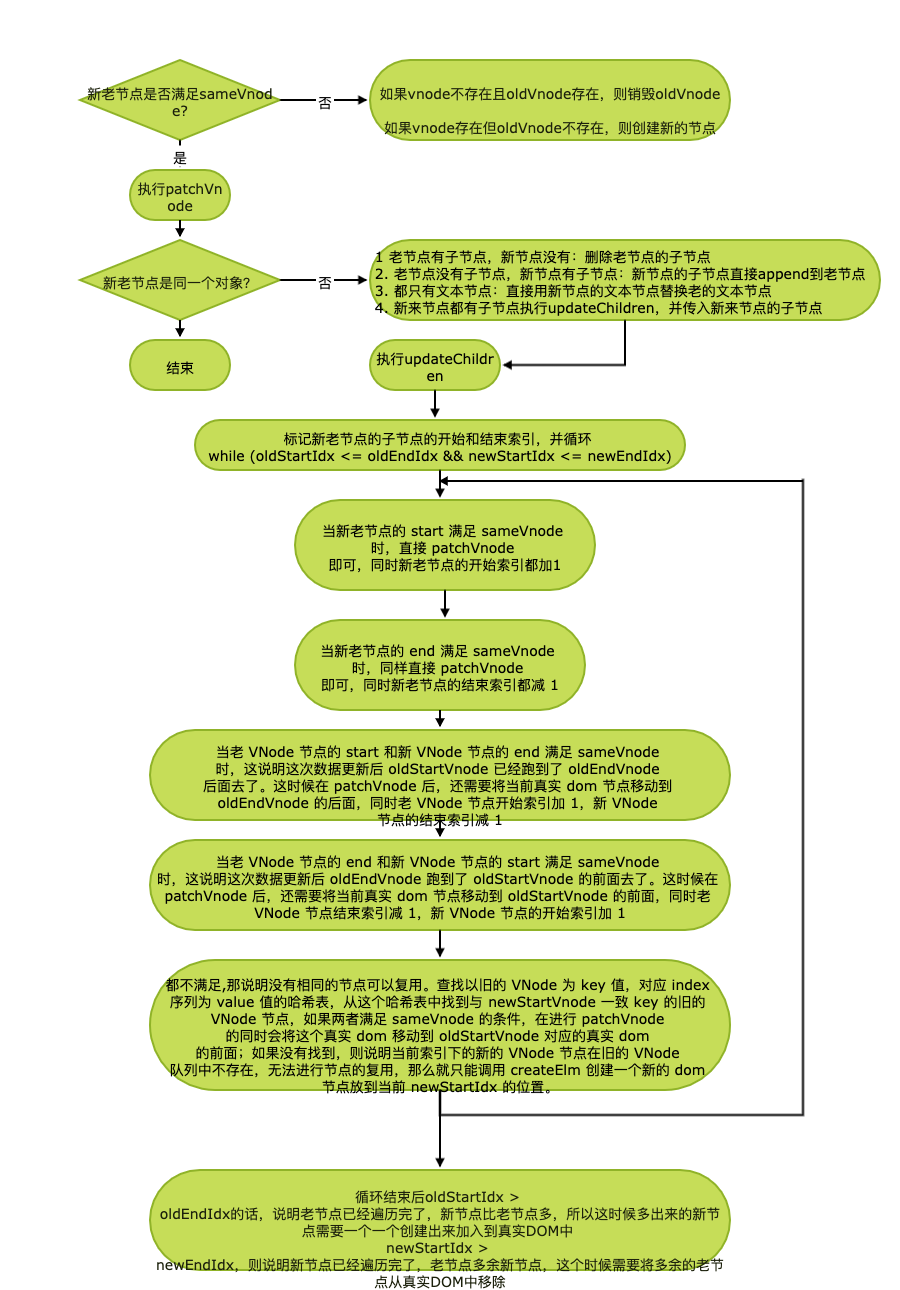

明确流程后，就可以看看真正的patch算法，理解oldVnode和vnode如何去对比的。该算法流程定义在patchVnode函数中

patch算法：

oldVnode和vnode相同，则直接返回
oldVnode和vnode都是静态节点，且key相同，且当vnode是克隆节点或是v-once指令控制的节点时，只需要把oldVnode.elm和oldVnode.child都复制到 vnode 上
否则，如果vnode不是文本节点或注释节点
- 如果oldVnode和vnode都有子节点，且他们的子节点指向的对象不一致，就执行更新子节点的操作，即执行 updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
  - 分别获取 oldVnode和 vnode 的 firstChild、lastChild，赋值给 oldStartVnode、oldEndVnode、newStartVnode、newEndVnode
  - 如果oldStartVnode和newStartVnode是同一节点，调用patchVnode进行patch，并将oldStartVnode和newStartVnode都设置为下一个子节点，重复上述流程
  - 如果oldEndVnode和newEndVnode是同一节点，调用patchVnode进行patch，并将oldEndVnode和newEndVnode都设置为上一个子节点，重复上述流程
  - 如果oldStartVnode和newEndVnode是同一节点，调用patchVnode进行patch，如果removeOnly是false，那么可以把oldStartVnode.elm移动到oldEndVnode.elm之后，然后把oldStartVnode设置为下一个节点，newEndVnode设置为上一个节点，重复上述流程
  - 如果newStartVnode和oldEndVnode是同一节点，调用patchVnode进行patch，如果removeOnly是false，那么可以把oldEndVnode.elm移动到oldStartVnode.elm之前，然后把newStartVnode设置为下一个节点，oldEndVnode设置为上一个节点，重复上述流程
  - 如果以上都不匹配，就尝试在oldChildren中寻找跟newStartVnode具有相同key的节点，如果找不到相同key的节点，说明newStartVnode是一个新节点，就创建一个，然后把newStartVnode设置为下一个节点
  - 如果上一步找到了跟newStartVnode相同key的节点，那么通过其他属性的比较来判断这 2 个节点是否是同一个节点，如果是，就调用patchVnode进行patch，如果removeOnly是false，就把newStartVnode.elm插入到oldStartVnode.elm之前，把newStartVnode设置为下一个节点，重复上述流程
  - 如果在oldChildren中没有寻找到newStartVnode的同一节点，那就创建一个新节点，把newStartVnode设置为下一个节点，重复上述流程
  - 如果oldStartVnode跟oldEndVnode重合了，并且newStartVnode跟newEndVnode也重合了，这个循环就结束了
- 如果只有oldVnode有子节点，那就把这些节点都删除
- 如果只有vnode有子节点，那就创建这些子节点
- 如果oldVnode和vnode都没有子节点，但是oldVnode是文本节点或注释节点，就把vnode.elm的文本设置为空字符串
如果vnode文本节点或注释节点，但是vnode.text != oldVnode.text，只需要更新node.elm文本内容就可以

以上便是 dom 更新的流程中
